板式换热器热力如何计算？

原创 HETA 制冷空调换热器 2024-07-01 08:41

螺杆空气压缩机以其高效、节能、可靠的特点,在工业生产中得到广泛应用。然而,在实际运行过程中,螺杆空压机难免会出现各种故障,影响正常生产,甚至造成设备损坏。及时发现和排除这些故障,对于保障螺杆空压机的安全运行和延长使用寿命至关重要。本文将针对螺杆空压机的五大典型故障,分析其原因,并提出相应的处理办法,以供维修人员参考。

（示意图，不对应文中任何具体信息）

none="shifuMouseDownPayStyle('shifu_t_051')" style="margin: 1em auto; padding: 0px; outline: 0px; max-width: 100%; box-sizing: border-box !important; overflow-wrap: break-word !important; letter-spacing: 0.544px; color: rgb(62, 62, 62); line-height: 25.6px; width: 20em; text-align: center; visibility: visible;">

一、板式换热器总传热系数的确定

板式换热器的总传热系数（U）是评价其传热性能的关键参数，通常通过以下三种方法进行求解：

1. 经验公式法

经验公式法是通过实验数据拟合得到的经验公式计算总传热系数。常用的经验公式如下：

其中：

· h1和 h2 分别是两侧流体的对流传热系数。

· Rf是污垢热阻。

· k 是板材的导热系数。

· δ是板材的厚度。

· λ是板材的导热率。

2. 数值模拟法

数值模拟法通过计算流体动力学（CFD）软件对板式换热器的流体流动和传热过程进行模拟，从而得到总传热系数。步骤如下：

（1）建立换热器的几何模型。
（2）设置流体属性和边界条件。
（3）进行网格划分，通常采用结构化网格。
（4）选择合适的湍流模型和求解算法。
（5）运行仿真并分析结果，提取总传热系数。

3. 实验测量法

实验测量法是通过实际运行板式换热器进行实验测量得到总传热系数。步骤如下：

（1）安装热电偶和流量计，监测换热器两侧流体的进出口温度和流量。
（2）计算热负荷
（3）根据总传热方程
（4）反算出总传热系数。

4. 总结

以上三种方法各有优缺点，经验公式法简便但精度有限，数值模拟法精度高但计算复杂，实验测量法最为准确但成本较高。实际应用中，可根据具体情况选择合适的方法进行总传热系数的求解。

二、不同传热系数的计算

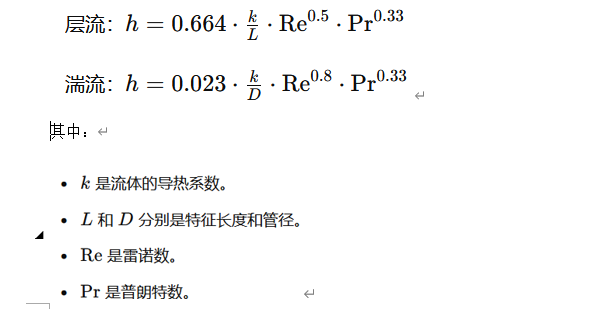

1. 对流传热系数

对流传热系数（h）可以通过经验关联式计算。对于层流和湍流流动，常用的关联式分别为：

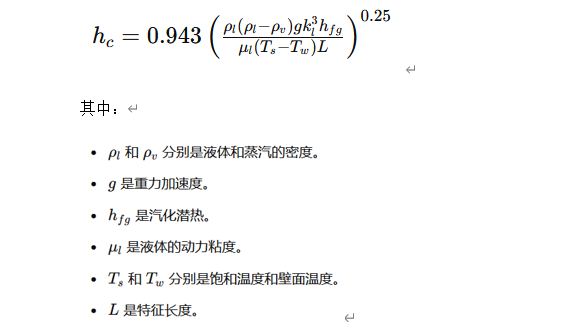

2. 凝结传热系数

凝结传热系数取决于流体的物性和流动状态，常用的关联式如下：

3. 沸腾传热系数

沸腾传热系数同样依赖于流体特性和操作条件，常用的关联式如下：

其中：

C 和 n 是经验常数，取决于流体类型和流动状态。
q 是换热量。
A 是换热面积。

4. 总结

不同传热系数的计算涉及复杂的物性参数和流动状态，需要根据具体工况选择合适的关联式进行计算。

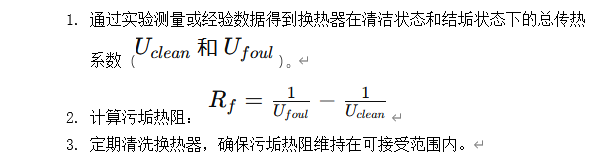

三、污垢热阻的确定

污垢热阻（Rf）是由于换热表面结垢导致的附加热阻，其确定过程如下：

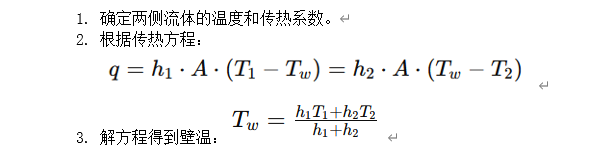

四、板式换热器壁温的计算

壁温（Tw）是换热器传热过程中的关键参数，其计算步骤如下：

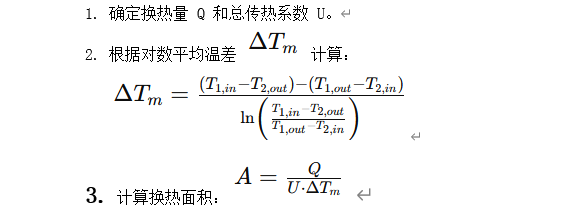

五、板式换热器换热面积的计算

换热面积的计算方法如下：

六、板式换热器的设计优化

在实际应用中，为了提高板式换热器的换热效率并减少能源消耗，设计优化是不可或缺的一部分。以下是几种常用的优化方法：

1. 流道分布优化

流道的合理分布可以显著提高换热器的传热性能。常见的流道分布形式包括顺流、逆流和混合流等。逆流方式通常具有最高的传热效率，因为它可以最大程度地利用温差。

2. 板片结构优化

板片结构的优化包括板片波纹的高度、角度和形状的优化。波纹结构可以增强湍流效应，提高传热系数，同时增加流动阻力。通过优化波纹结构，可以在传热效率和压力降之间取得平衡。

3. 板片材质优化

选择合适的板片材质对于提高板式换热器的传热性能和耐用性至关重要。常用的材质包括不锈钢、钛合金和铝合金等。不同材质具有不同的导热性能和抗腐蚀能力，需要根据具体应用选择合适的材质。

4. 传热介质优化

传热介质的选择对换热器的性能也有重要影响。例如，在高温高压应用中，可以选择具有高导热性和低粘度的传热介质，以提高传热效率和降低流动阻力。

5. 热回收系统设计

在某些应用中，可以设计热回收系统，将废热进行回收利用，提高整体能源利用效率。例如，可以将热废气用于预热进料液体，减少能耗。

参考文献

[张大伟, 李强, 刘建. (2015). 换热器设计与应用. 化学工业出版社.]
[陈松. (2018). 板式换热器原理与应用. 机械工业出版社.]
[徐华. (2020). 板式换热器传热性能研究. 热能工程, 39(6), 45-50.]
[Wang, L., Sunden, B., & Manglik, R. M. (2007). Plate Heat Exchangers: Design, Applications and Performance. WIT Press.]
[Kakac, S., Liu, H., & Pramuanjaroenkij, A. (2012). Heat Exchangers: Selection, Rating, and Thermal Design. CRC Press.]
[Shah, R. K., & Sekulic, D. P. (2003). Fundamentals of Heat Exchanger Design. John Wiley & Sons.]
